Breakout DWM3000 pour la localisation UWB par DS-TWR, au brochage 1×8 compatible platine d'essai : précision 2 à 5 cm, prêt à connecter à ESP32, STM32 ou Arduino.
Schémas, routage, BOM et firmware DS-TWR entièrement publiés. Rien n'est vendu ici — tout est reproductible.
Qorvo DWM3000 · header 1×8 · 3,3 V
Mesure de distance par DS-TWR (Double-Sided Two-Way Ranging) : 4 messages, 6 timestamps, annulation de la dérive d'horloge. Précision typique 2-5 cm sur 0-50 m.

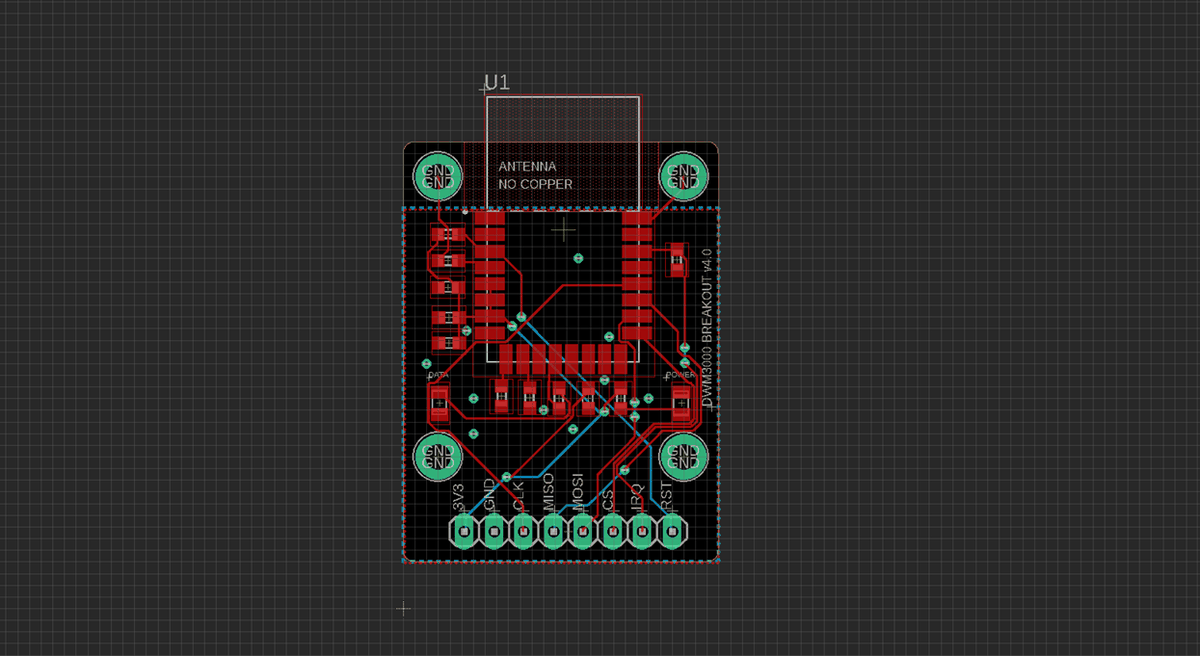

Une rangée unique 1×8 (pas 2,54 mm) remplace le header double-rangée, antenne dégagée vers le haut. Plus de court-circuit sur platine d'essai.
Schémas, BOM, firmware et code de visualisation entièrement publiés. Compatible ESP32, ESP32-S3, STM32, Arduino Mega, NodeMCU, RP2040.

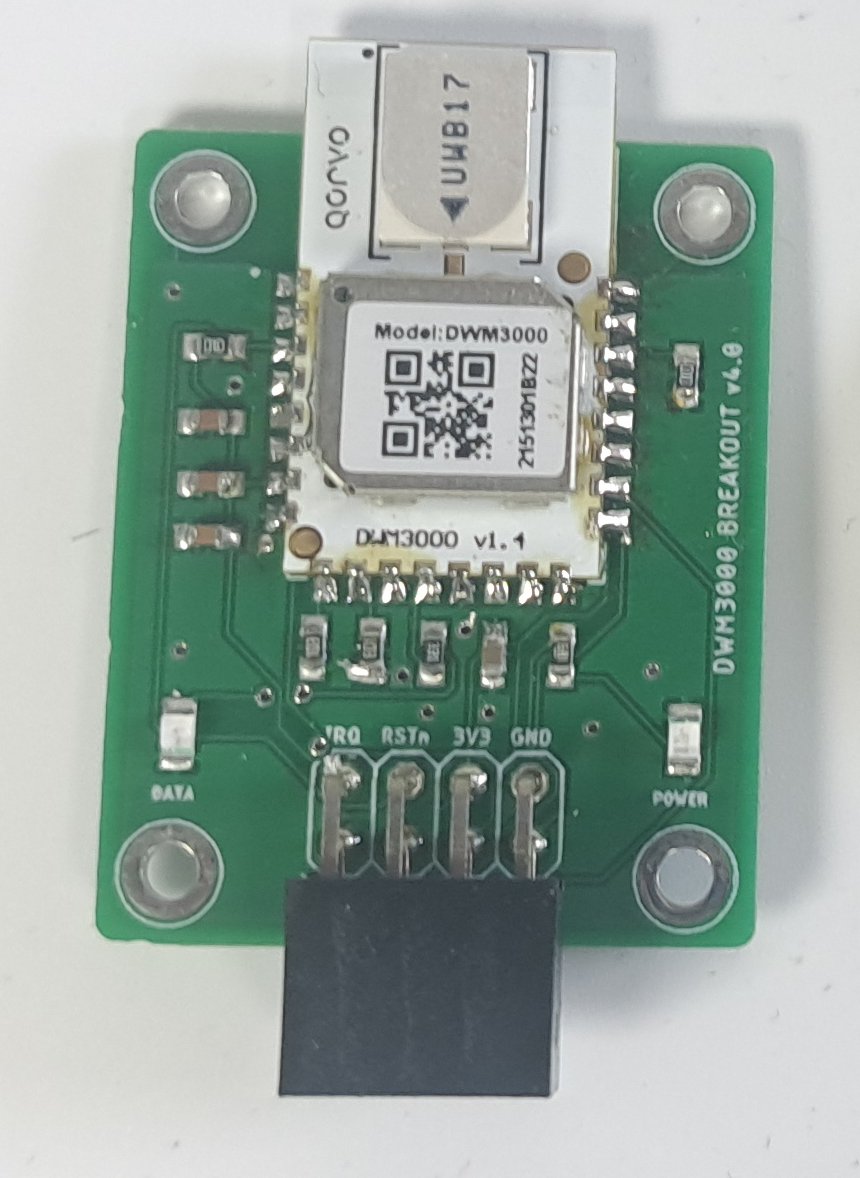

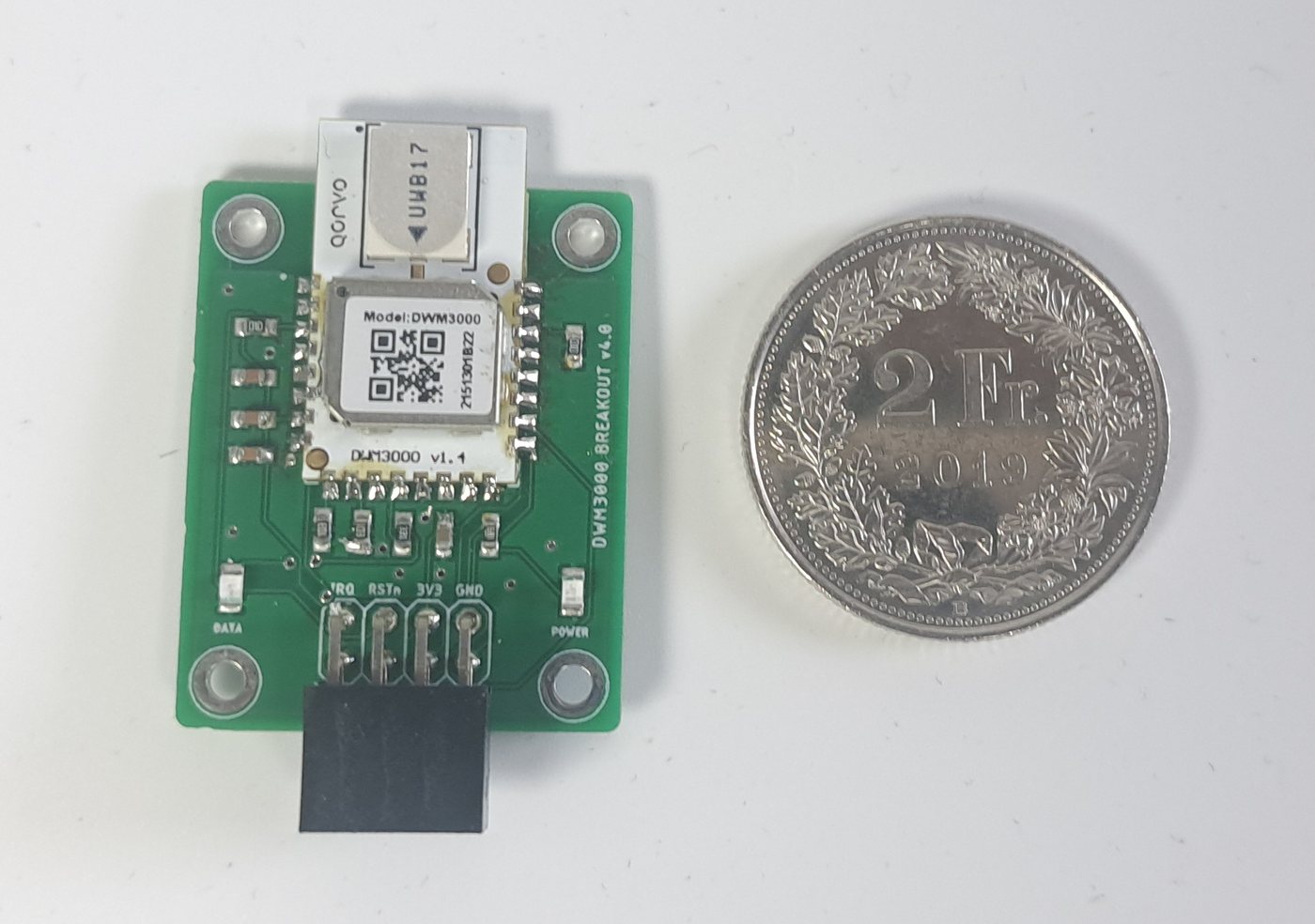

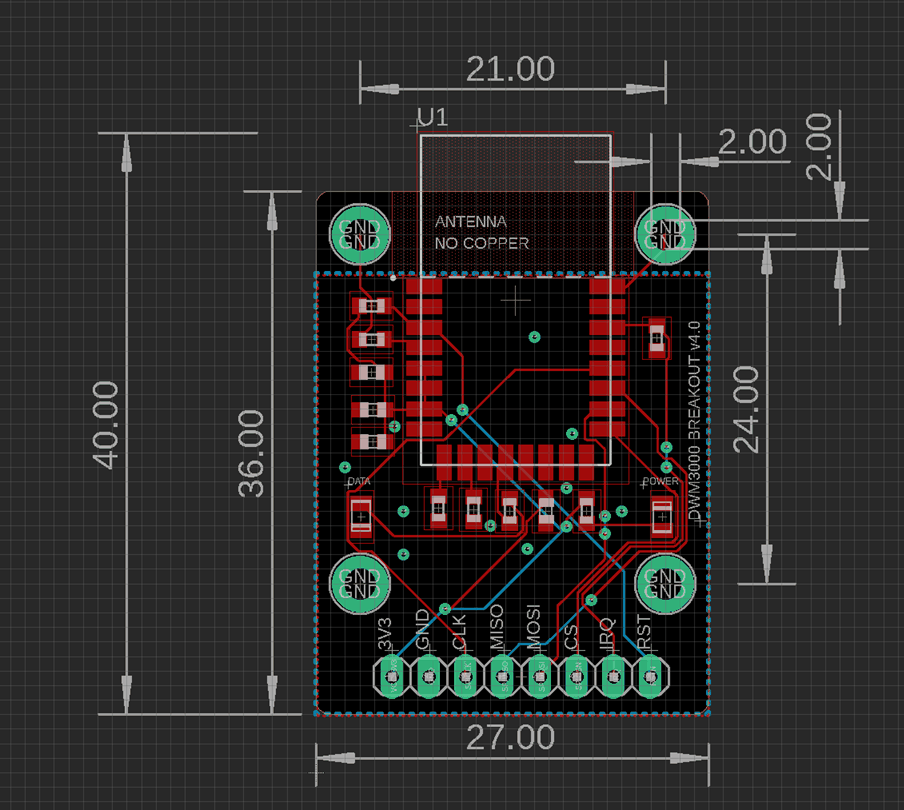

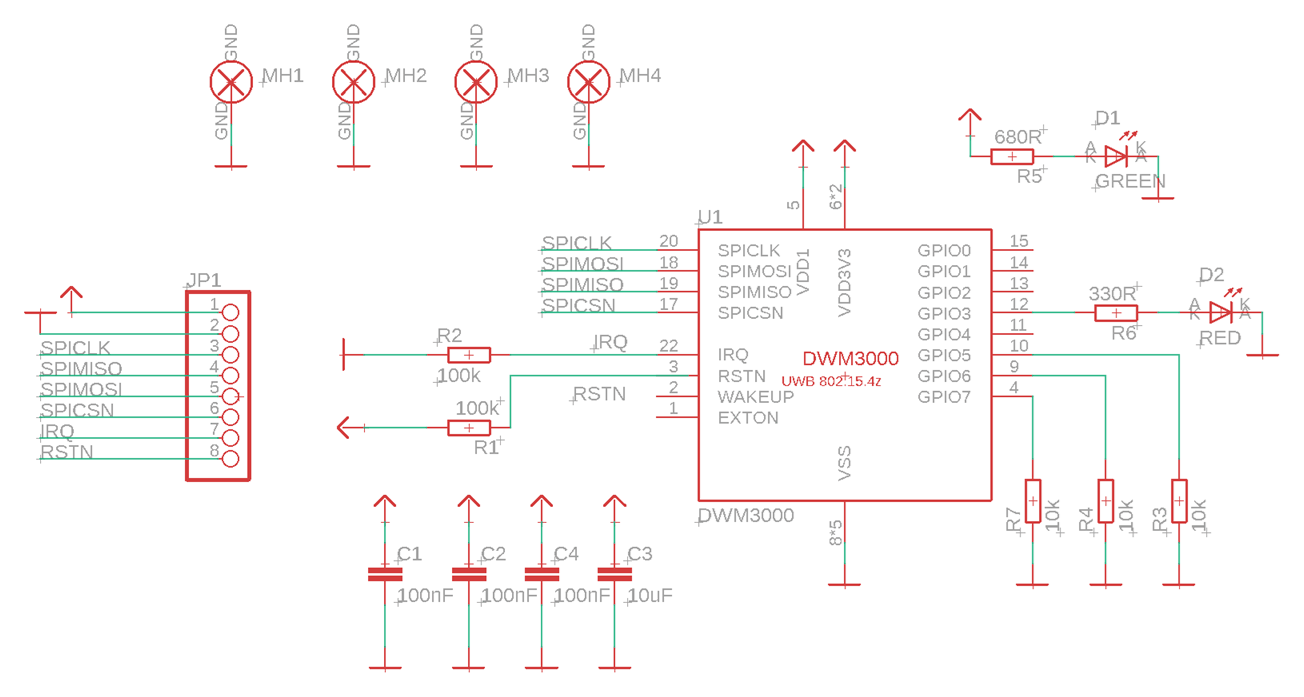

Pas de rendus marketing : voici les fichiers réels du projet — la carte assemblée, le schéma, le routage et les cotes, tels que publiés.
Centilog n'est pas un produit : c'est une carte que vous pouvez fabriquer vous-même. Gerbers, nomenclature, schéma et firmware DS-TWR sont publics. Téléchargez, faites produire votre PCB, flashez, mesurez.
Vous préférez une carte déjà assemblée et testée ? Voir les variantes du matériel.
Centilog est un projet open-hardware libre et gratuit : schémas, firmware et fichiers de fabrication sont publics. Si le projet vous est utile, vous pouvez contribuer à son développement.
